Idejno rješenje potpisuje Ma Jansong (MAD Architects), izvođački projektant je Stantec, pejzaž je radila Mija Lerer sa studiom MLA, konstrukciju LERA, a fasadu kao konsultant Walter P Moore. Izvođač je Hathaway Dinwiddie. Ukupna investicija prelazi milijardu dolara.

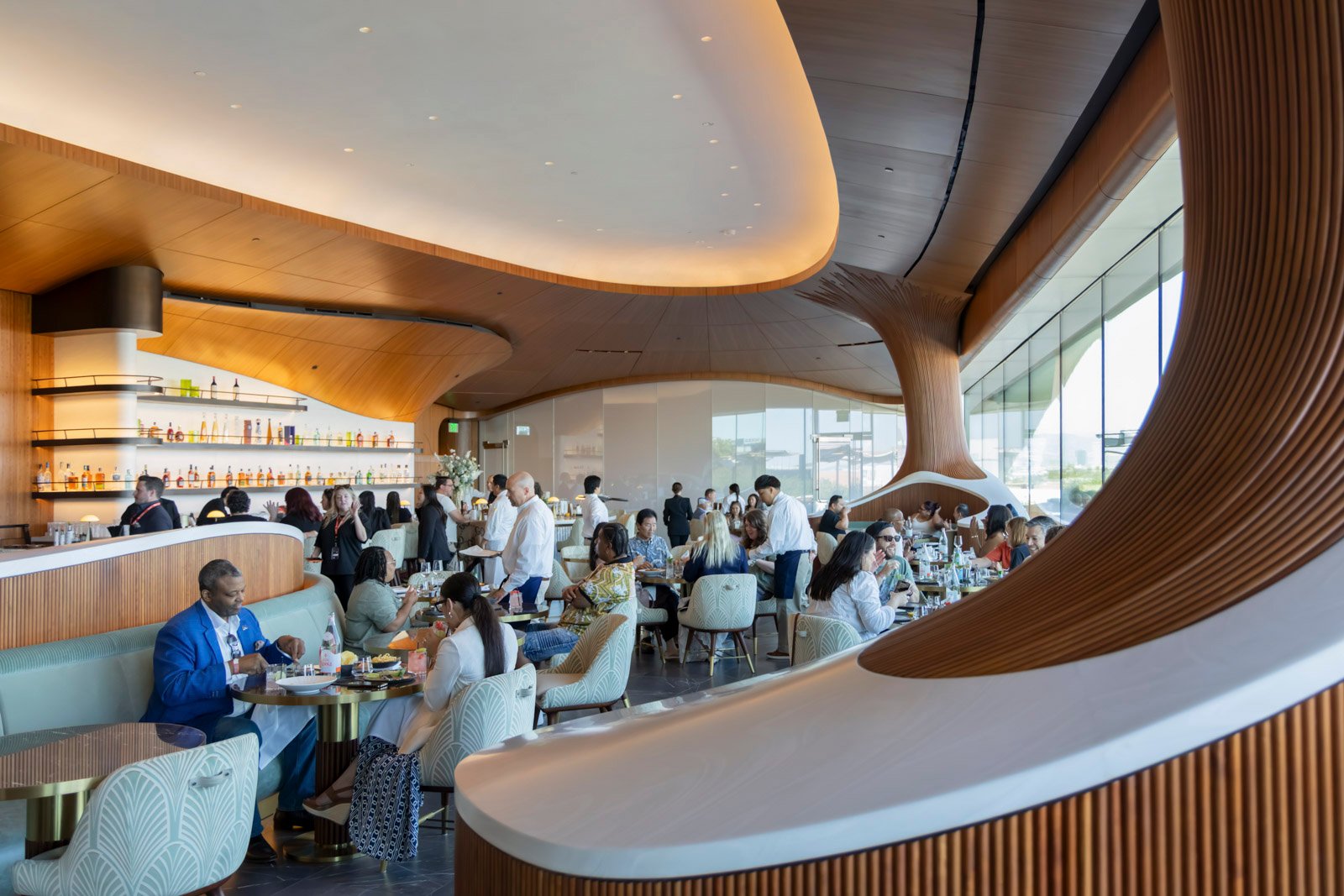

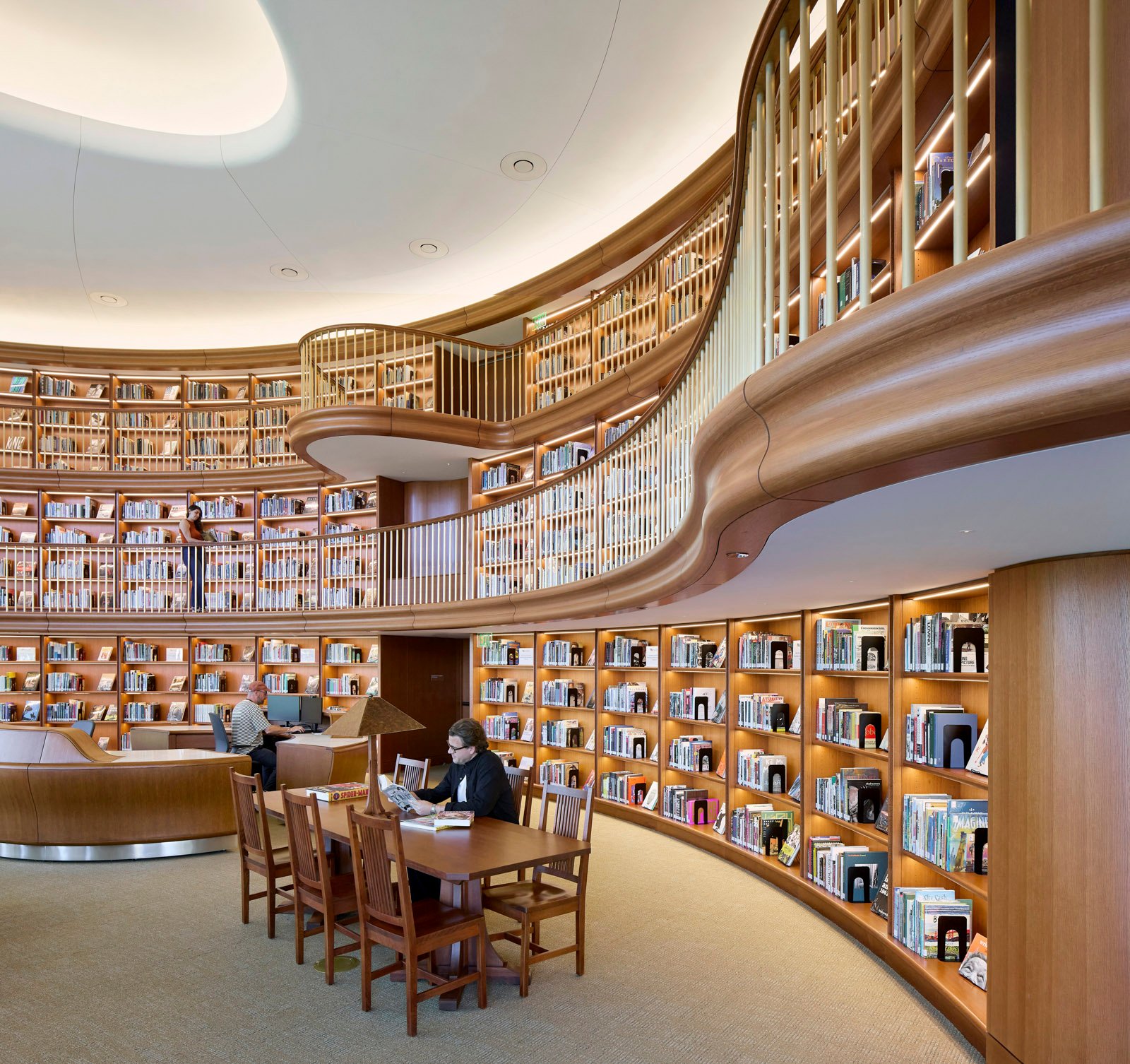

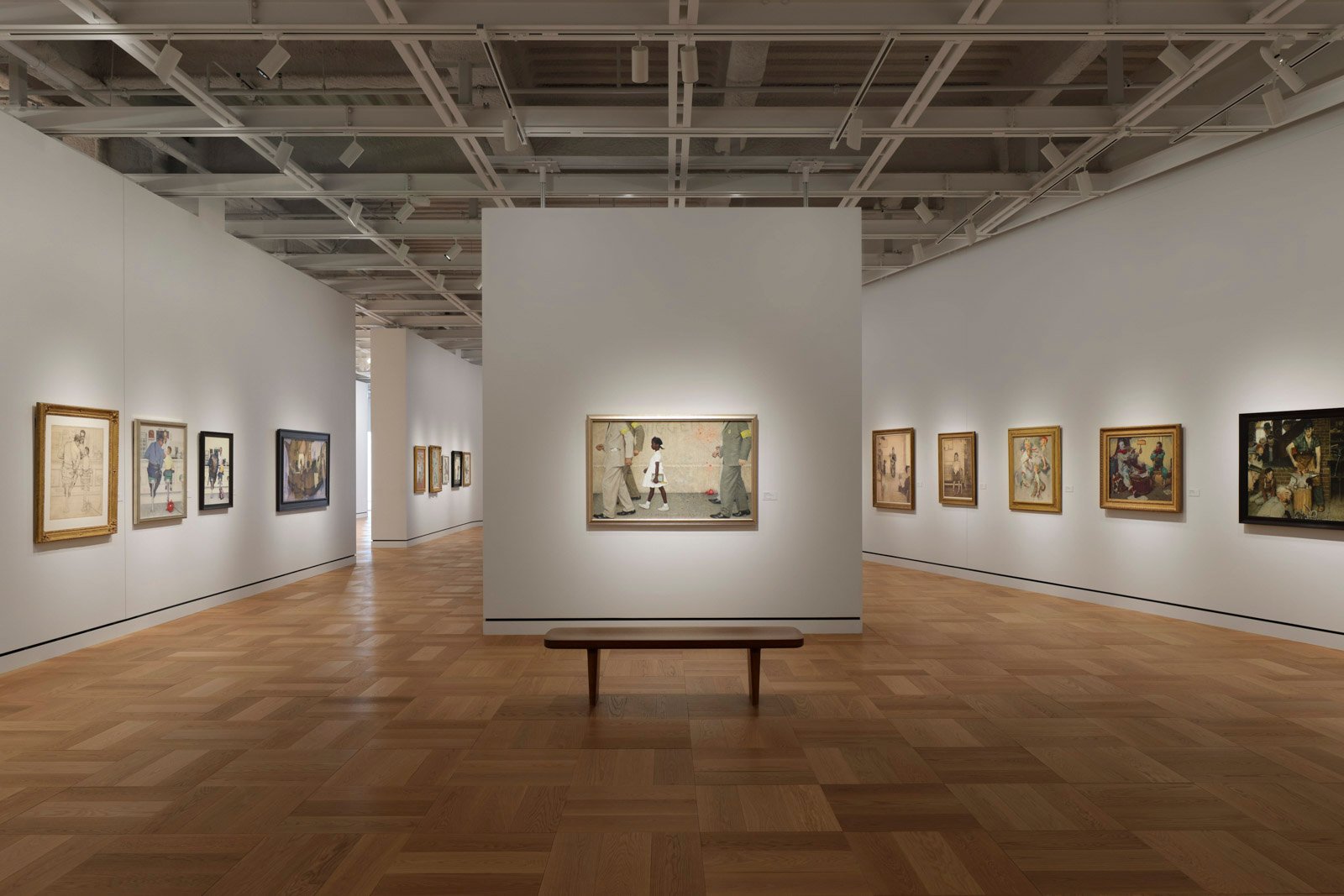

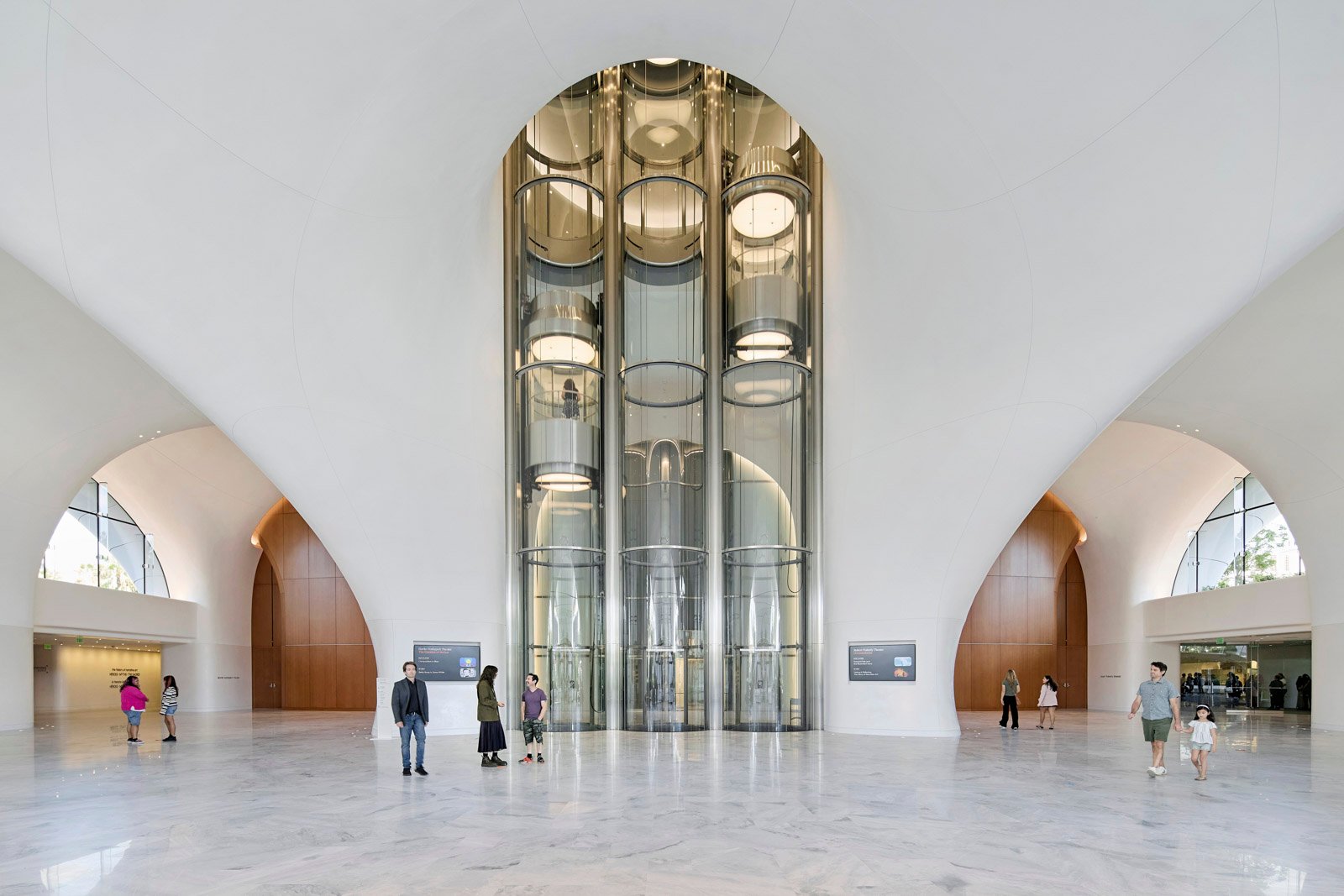

Objekat ima oko 27.900 m² bruto površine na pet nivoa, od čega je oko 9.300 m² u više od 30 galerija. Najveća galerija na četvrtom spratu ima oko 7.600 m² u jednom potezu. Tu su još dvije sale za projekcije, biblioteka, edukativni prostori, restoran i kafe. Centralni luk raspona 56 metara natkriva javni trg i čini ulaz, a kroz volumen prolazi elipsasti otvor visok četiri sprata.
ZAŠTO JE FASADA PROMIJENILA MATERIJAL
Prvobitno je za oblogu bio predviđen GFRC - beton armiran staklenim vlaknima, standardno rješenje za složene zakrivljene fasade. Od toga se odustalo iz konstruktivnog, a ne estetskog razloga.
Objekat je fundiran na 281 seizmičkom izolatoru; svaki je čelična konkavna posuda prečnika oko 1,8 metara sa kliznim ležajem, projektovana tako da konstrukcija pri zemljotresu može horizontalno da se pomjeri i do 107 centimetara. Masa fasade direktno utiče na to koliko dobro takav sistem radi. GFRC je bio pretežak, pa se prešlo na GFRP - polimer armiran staklenim vlaknima, koji daje uporedivu trajnost i otpornost na atmosferilije uz višestruko manju težinu.
BROJKE SA GRADILIŠTA
Fasadu čini više od 1.200 zakrivljenih GFRP ploča. Nijedna nije ista i nijedna nije zamjenljiva - prosječna ploča je oko 2,4 × 9,8 metara. Proizvedene su u fabrici u sjevernoj Kaliforniji (Kreysler & Associates), kombinacijom CNC glodanja, robotskog skeniranja i ručne obrade, pa dopremane na gradilište. Širine i pravci fuga između ploča nijesu ujednačeni, nego su projektovani tako da prate geometriju objekta.

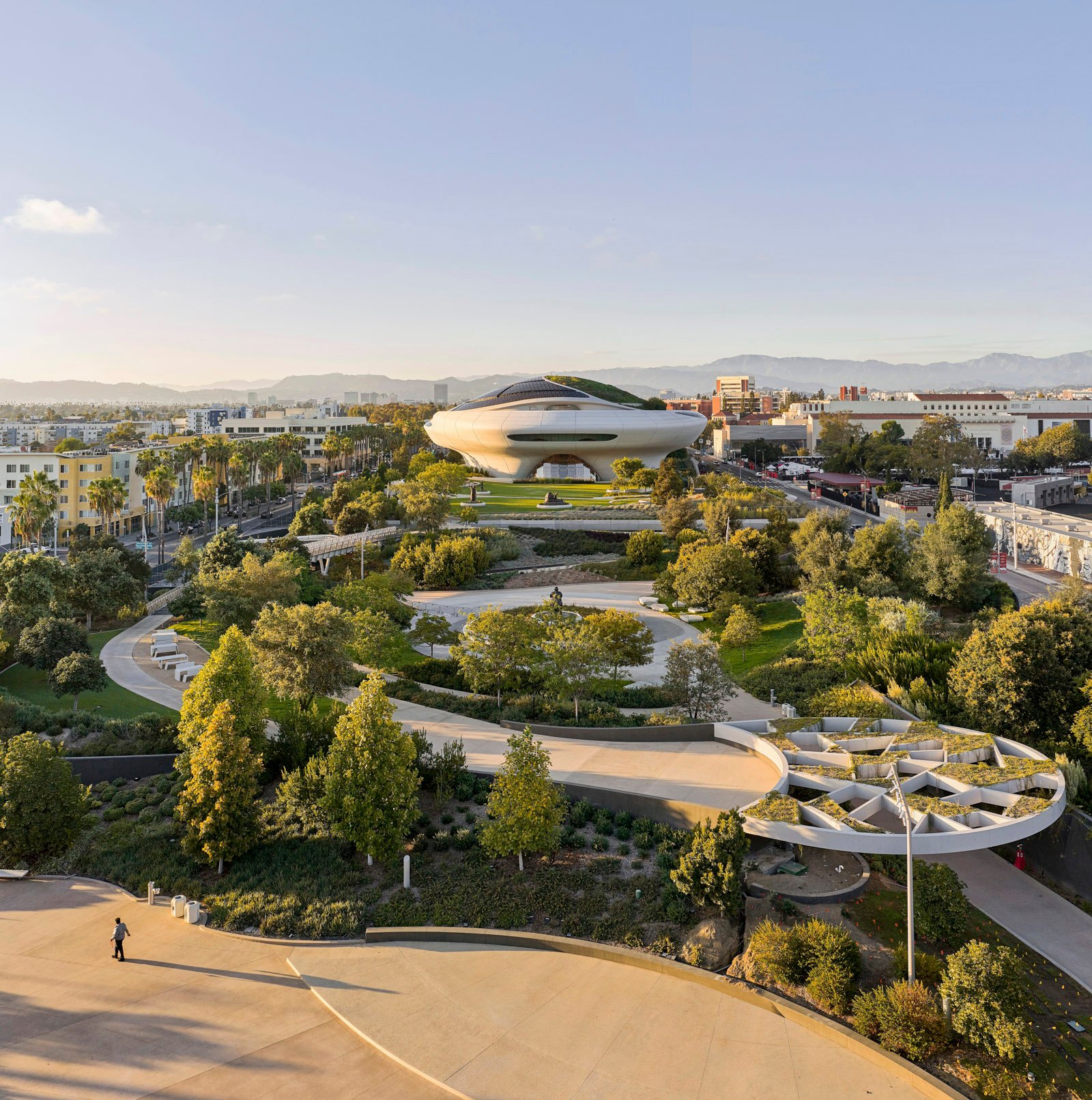

Ostatak brojki: oko 90.000 m³ betona, više od 11.200 mješalica, samo u temeljima 5.598 tona armature. Iskop podzemnih garaža dao je količinu materijala koja bi popunila 115 olimpijskih bazena. Na krovu je oko 2.200 m² solarnih panela, ispod objekta geotermalni sistem sa preko 180 kilometara cijevi, plus prikupljanje kišnice. Krovna bašta zauzima oko 0,6 hektara.
GFRC ili GFRP GFRC (beton sa staklenim vlaknima) je jeftiniji, krući i požarno povoljniji, ali težak - realno 40 do 60 kg/m² za tanke ploče. GFRP (polimer sa staklenim vlaknima) je znatno lakši, lakše se oblikuje u dvostruko zakrivljene forme i dozvoljava veće ploče, ali je skuplji i traži pažljivo rješavanje požarnih zahtjeva i UV zaštite. Kod objekata sa seizmičkom izolacijom ili sa dugim konzolama, težina omotača nije detalj - ona ulazi u proračun cijele konstrukcije.
